LED显示屏单元板、模组

2016-02-10 16:44:32      点击：

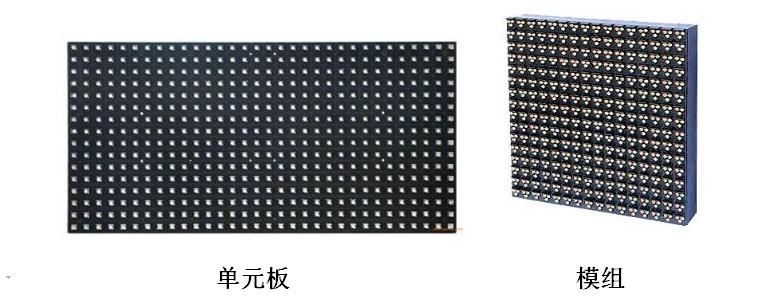

LED显示屏单元板是LED显示屏的主体组成单元。它由LED发光二极管、电路板及驱动电路，驱动IC及塑胶套件等构成。

LED显示屏单元板分为三大类。室内单元板、半户外单元板和户外单元板（一般称为模组）。三者之间的区别主要在两个方面：亮度、防水。





单元板

常见型号及尺寸

室内点阵单双色

规格

尺寸（mm）

点距

分辩率

点数/平方

3.0单色

256*128

4mm

64*32

62500

3.0双色

256*128

4mm

64*32

62500

3.75单色

304*152

4.75mm

64*32

44321

3.75双

304*152

4.75mm

64*32

44321

5.0单色

484*242

7.62mm

64*32

17222

5.0双色

484*242

7.62mm

64*32

17222

半户外系列  单色：红、蓝、白

规格

尺寸（mm）

点距

分辩率

点数/平方

P10单色

320*160

10mm

32*16

10000

户外系列

规格

尺寸

点距

像素

点数/m2

P5全彩

160*160

5mm

32*32

40000

P6全彩

192*192

6mm

32*32

27777

P8全彩

256*128

8mm

32*16

15625

P10单色

320*160

10mm

32*16

10000

P10双色

320*160

10mm

32*16

10000

P10全彩

160*160

10mm

16*16

10000

P16单色

256*128

16mm

16*8

3906

p16双色

256*128

16mm

16*8

3906

P16全彩

256*128

16mm

16*8

3906

P20全彩

320*160

20mm

16*8

2500

户内全彩系列

规格

尺寸

点距

像素

点数/m2

P2全彩

128*125

2mm

64*64

250000

P2.5全彩

160*160

2.5mm

64*64

160000

P3全彩

192*192

3mm

64*64

111111

P4全彩

256*128

4mm

64*32

62500

P5全彩

160*160

5mm

32*32

40000

P6全彩

192*96

6mm

32*16

27777

P7.62全彩

244*122

7.62mm

32*16

17222
